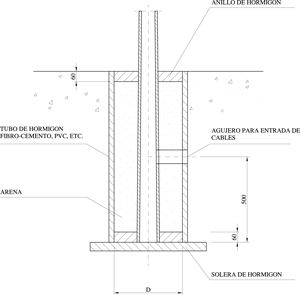

Sistema de empotramiento
La columna se empotra en el terreno según plano
- Otras webs del Grupo
Sistemas de instalación
Sistemas de instalación
Los sistemas de instalación de las columnas al terreno son:

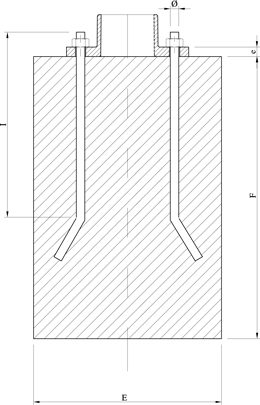

Sistema de placa de anclaje
La columna se fija a la cimentación mediante pernos de anclaje. Adhorna Prefabricación, S.A. no suministra dichos pernos de anclaje.
Modelos de sistemas de placa de anclaje
| Serie | E (mm) | F (mm) | I (mm) | Ø (mm) | e (mm) | |
|---|---|---|---|---|---|---|
| Turia y Guadiana | TU-0300-PLA | 400 | 600 | 400 | M-18 | 20 |
| GU-0300-PLA | ||||||
| TU-0400-PLA | ||||||
| GU-0400-PLA | ||||||
| TU-0500-PLA | ||||||
| GU-0500-PLA | ||||||
| TU-0600-PLA | 500 | 700 | 500 | M-24 | 30 | |
| GU-0600-PLA | ||||||
| TU-0700-PLA | ||||||
| GU-0700-PLA | ||||||
| TU-0800-PLA | ||||||
| GU-0800-PLA | ||||||
| TU-0900-PLA | 900 | 700 | ||||
| GU-0900-PLA | ||||||
| TU-1000-PLA | ||||||
| GU-1000-PLA | ||||||
| Segura y Nervión | SE-0700-PLA | 700 | 500 | |||
| NE-0700-PLA | ||||||
| SE-0800-PLA | ||||||
| NE-0800-PLA | ||||||
| SE-0900-PLA | 900 | 700 | ||||
| NE-0900-PLA | ||||||
| SE-1000-PLA | ||||||
| NE-1000-PLA | ||||||
| SE-1200-PLA | 1.000 | 800 | ||||
| NE-1200-PLA | ||||||
| SE-1400-PLA | 600 | 1.400 | M-30 | |||
| NE-1400-PLA | ||||||
