Arquetas prefabricadas

Arquetas prefabricadas

Se fabrican en hormigón armado y están destinadas a registros de cables aislados en redes de media y baja tensión tanto para Iberdrola como para Unión Fenosa.

Estas arquetas se emplean en aceras, zonas peatonales, jardines y superficies similares.

Se fabrican sin base y todas ellas llevan unos rebajes de espesor en las paredes laterales con objeto de poder romperse en función del tipo de canalización.

No incluyen la tapa ni el marco de fundición.

Arquetas tipo Iberdrola

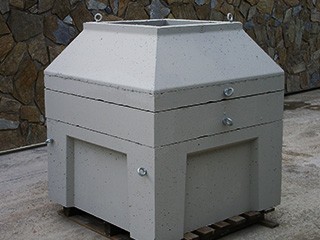

Tipo Modular (códigos 5020401-402-403-404)

Están fabricadas por dos módulos principales pieza tipo C y pieza ET, dispone de dos anillos intermedios (E1 y E2) para poder recrecer la arqueta a la altura que requiera la obra.

La pieza ET pesa 340 kg, la pieza C, 230 kg y los anillos intermedios E1 y E2, 80 y 160 kg respectivamente.

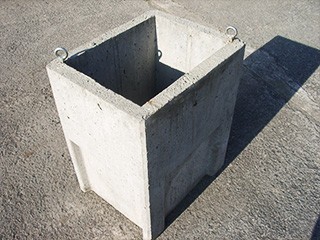

Tipo AP (codigo 5020400)

Este modelo tipo AP está compuesto por una sola pieza de dimensiones exteriores 520 x 660 x 800 (alto) mm y peso 220 kg.

Arquetas tipo Unión Fenosa

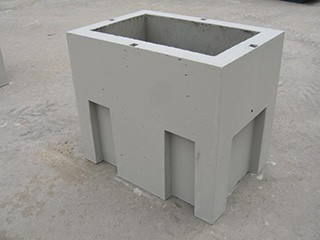

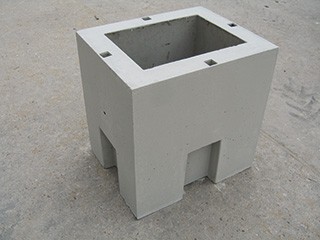

Punto de acceso de una tapa (código 747544)

Está compuesto de una sola pieza de dimensiones exteriores 727 x 589 x 740 (alto) mm y peso 420 kg.

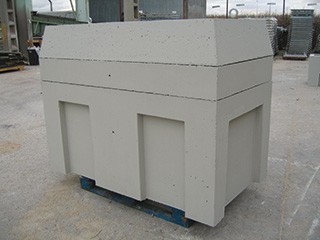

Punto de acceso de dos tapas (código 747546)

Esta compuesto de una sola pieza de dimensiones exteriores 1.084 x 727 x 940 (alto) mm y peso 720 kg.

Punto de acceso de tres tapas (código 747547-48)

Está fabricada en dos modulos llamados piezas C y ET, puede recrecerse con la utilización de un anillo intermedio llamado pieza E. Los pesos son de 530 y 905 kg para las piezas C y ET y 275 kg para el anillo intermedio.
